概要:


圣和2面锁紧刀柄 圣和2面锁紧刀柄
Features
特点
能够在普通的加工中心上实现“2面锁紧
在高转速、高精度加工以及中低转速重切削中,“2面锁紧蛹际跏潜夭豢缮俚摹。SHOWA成功的推出了可以在现存的普通加工机床(主轴锥度:7/24)上使用的2面锁紧系统。利用锥体套筒调节系统同压缩弹簧的相互作用,成功的解决了主轴端面的进出误差。

能够长期保持完全的“2面锁紧”
HSK方式与2面锁紧式BT刀具属于整体式2面锁紧刀具,它们在进行加工时,高速旋转的离心力的影响会导致主轴膨胀,时间使用会磨损主轴,对于制作公差小,锁紧量小的加工不好解决。但是锥套调节机构却可以始终保持“2面锁紧”的作用

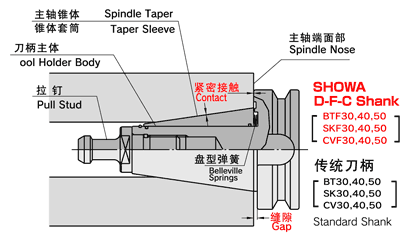

结构原理
在牵引拉钉的过程中,首先,锥体的套筒部分与主轴锥体部分相接触,锥体自动调整至居中位置。
然后,随着牵引拉钉的动作,锥体不断的向内运动,钻夹头的断面部和主轴的端面部紧密接触,形成锥体、端面同时紧密接触的“2面锁紧”。



SHOWA“2面锁紧”刀柄高速旋转时的特征
在进行20,000转/分钟的高速旋转时,即使因离心力主轴锥体部产生了形变,Z方向也不受影响,通过锥体套筒调节系统来消除锥体部的间隙。是理想的工具。
  • 注 : 由于主轴端面振动过大,可能会对刀柄产生影响。SHOWA的2面锁紧刀柄可能不适用于某些情况。详细情况请向我公司咨询,我公司提供端面研磨机器的出租,并且可以派遣技术人员上门服务。


PDF的页
尺寸表
BTF P.27 BT P.43 HSK P.87
